1. 项目背景

日本精工株式会社（简称NSK）成立于1916年，是日本第一家设计生产轴承的厂商。几十年来，NSK开发出无数新型轴承，为产业发展和技术进步做出了极大的贡献。同时NSK凭借其在精密加工方面的技术优势，不断开发汽车零部件、精密机械组件等高精尖产品，在电子应用等领域积极开展多元化经营。

NSK集团因业务发展需求收购德国Bruel & Kjaer Vibro（简称BKV）公司，以BKV振动检测设备为基础搭建一套面向国内市场的关键设备在线监测系统。

NSK集团因业务发展需求收购德国Bruel & Kjaer Vibro（简称BKV）公司，以BKV振动检测设备为基础搭建一套面向国内市场的关键设备在线监测系统。

2. 项目建设目标

NSK集团旨在新建的研发基地搭建一套集数据采集、实时传输、智能分析于一体的设备在线监测系统。该系统将依托高精度传感器网络，全面覆盖研发基地内实验室、测试车间等重要场所的各类大型精密设备，实时采集设备运行过程中的振动加速度、速度、位移等多维数据。借助三维可视化建模与动态图表展示技术，将复杂的振动数据转化为直观易懂的可视化界面，使运维人员能够精准掌握设备运行状态。利用数据分析功能提前维护设备从而达到延长设备使用寿命，提升研发基地整体运行效率与安全性的目标。​

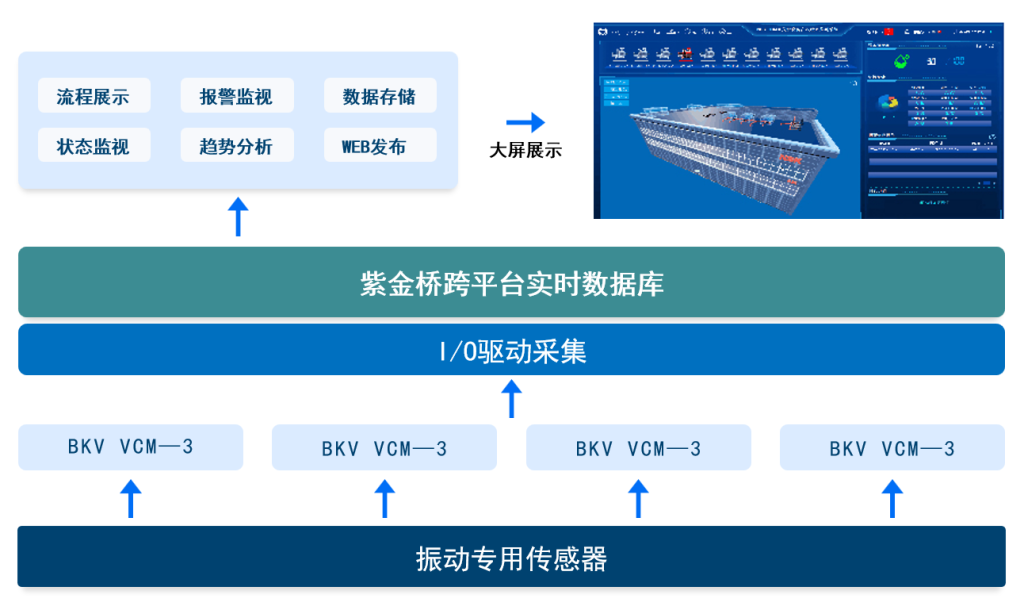

3. 系统架构

4. 系统功能

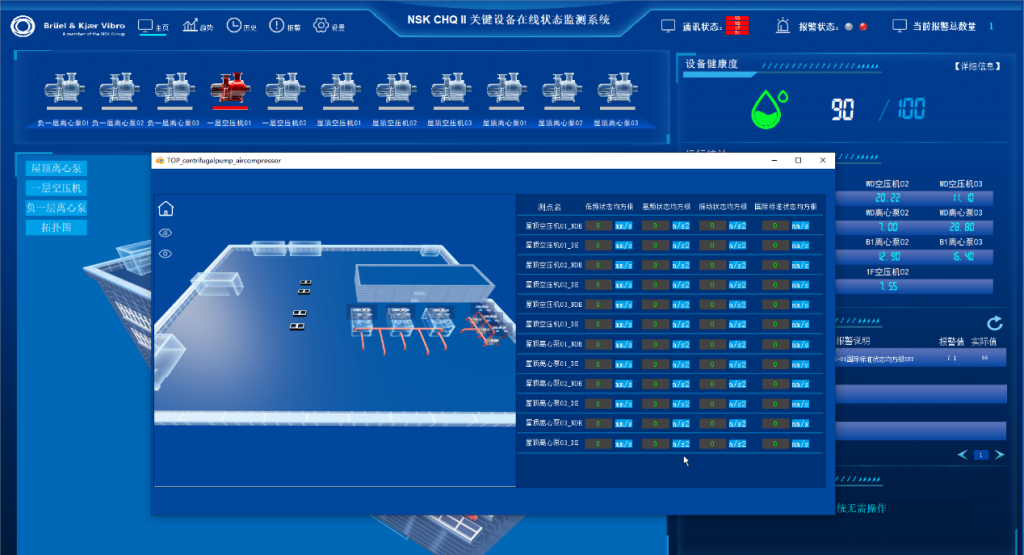

4.1 系统总览

通过3D方式展现研发楼各设备运行状况，并根据数据反映当前系统总体运行健康情况。同时通过楼层拆解方式独立展示个楼层设备运行数据。

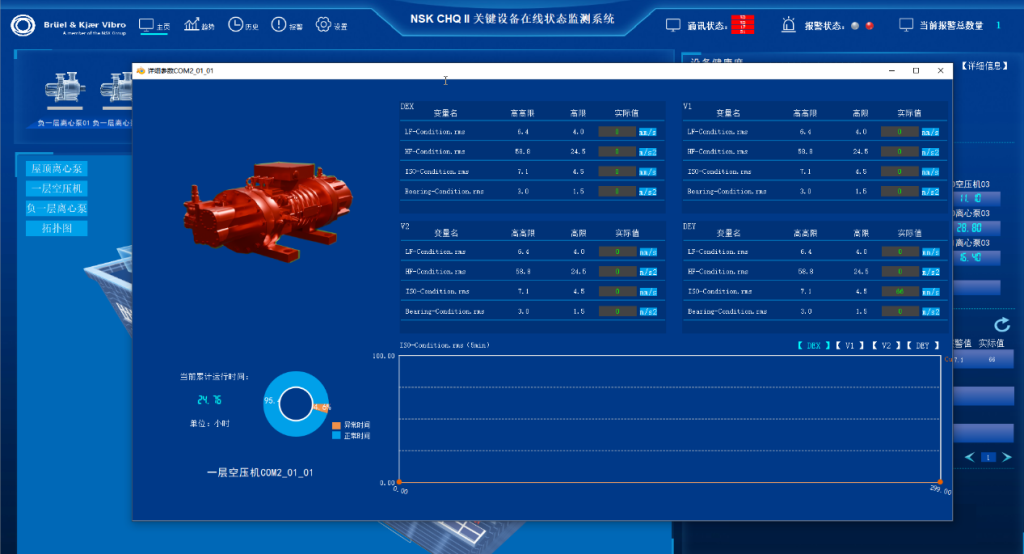

4.2 设备监视

详细参数通过多维度的数据展示将设备所有实时数据进行展示，方便运维人员直观查看单个设备的整体运行情况。

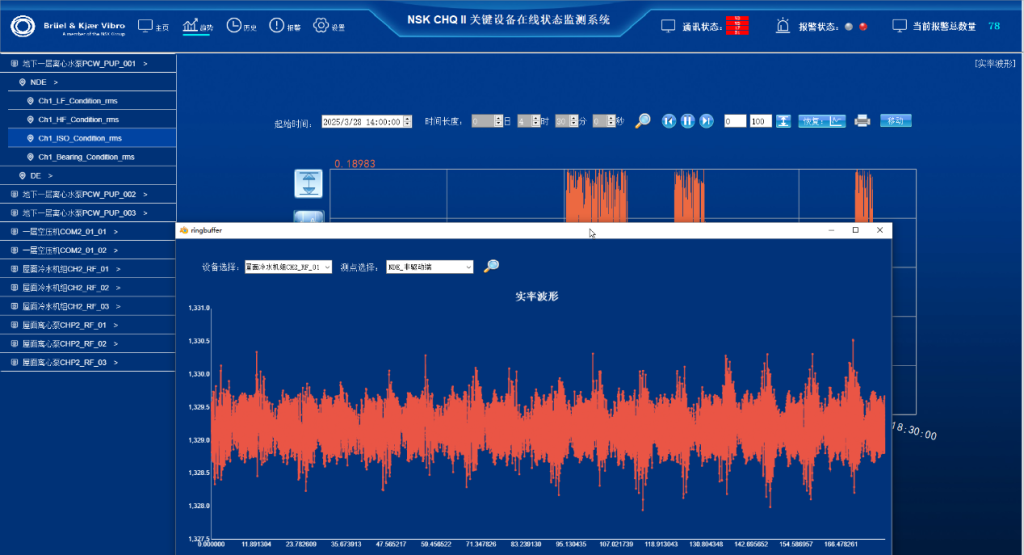

4.3 趋势分析

通过树形菜单分类功能细致化的将各个设备区分，通过时间筛选功能快速查询相对应的设备运行数据的波动情况，独特的时域波形可将极小范围内的波形充分展示，方便准确展现数据的微小变化。

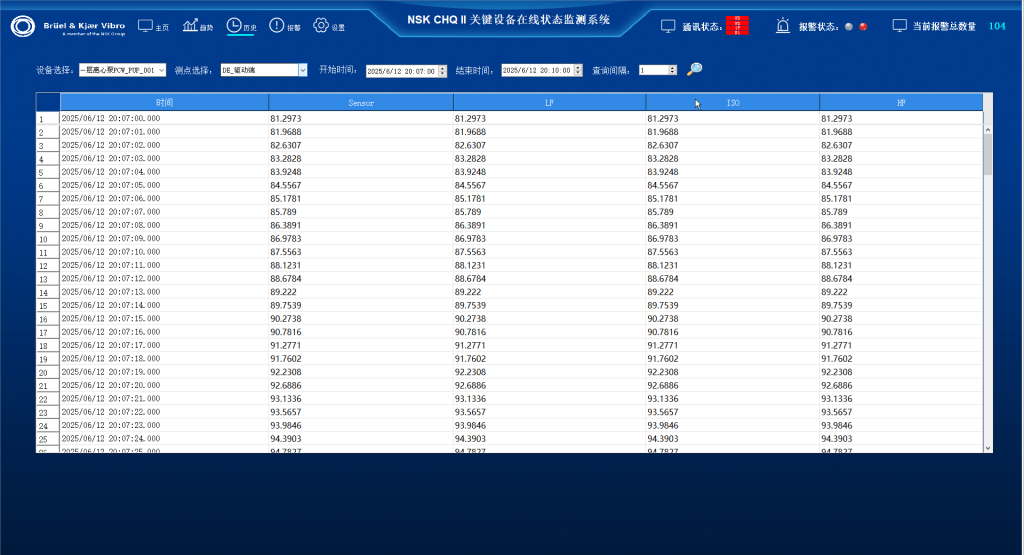

4.4 历史查询

通过设备筛选功能快速便捷的进行历史数据检索，提供各种精度的数据查询，为运维人员的数据统计提供了高效的手段。

5. 项目总结

日本精工研发中心关键设备在线状态监测系统以紫金桥跨平台实时数据库软件作为核心不仅实现了集团针对设备运行数据可视化监视的初步目标，更通过数据分析实现了故障信息的初步诊断并提供简单的排查和处置手段，极大的提升了设备运维人员的工作效率，为集团设备推广提供了坚实后盾。
