　　在工程应用中，有时会遇到采集其他软件数据。今天介绍紫金桥跨平台实时数据库RealHistorian采集紫金桥RealInfo6.5软件数据，通过这个功能可以一键同步两个软件的点组态并建立数据连接，实现数据同步刷新。（若用到此功能，请联系紫金桥®技术人员，索要插件。）
　　1.将需要的插件替换到紫金桥RealInfo6.5软件安装目录中。
　　2.运行紫金桥软件RealInfoV6.5软件。
　　3.运行RealInfoV6.5软件安装目录中QtAgent.exe，下图是未通讯之前的截图。

图1 QtAgent.exe运行界面

　　4.在RealHistorian中导入点信息。

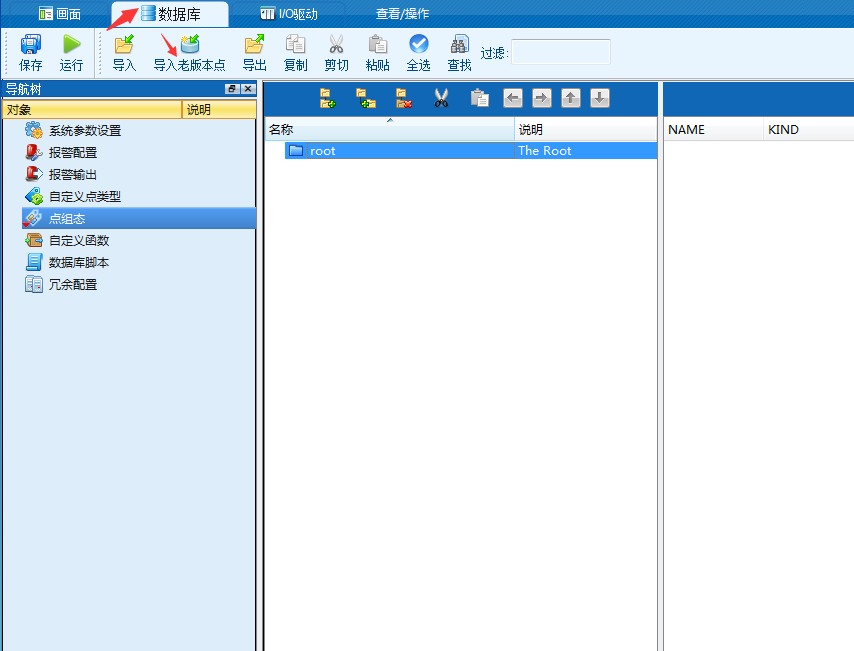

　　4.1首先进入RealHistorian 点组态界面，单击“导入老版本点”。

图2 点组态

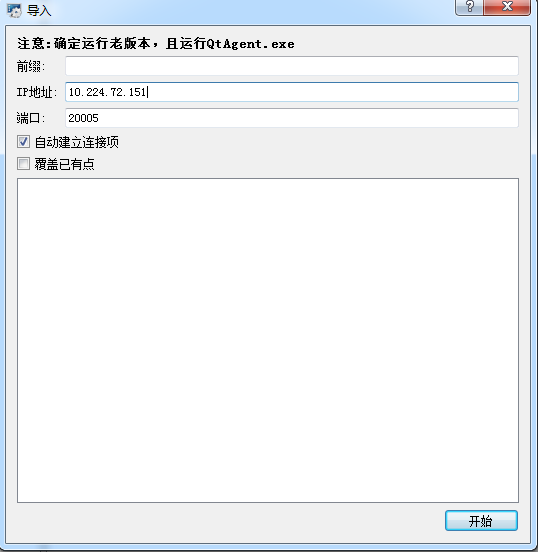

　　4.2导入老版本点组态配置
　　前缀：RealHistorian可以为导入的点名加前缀便于与RealInfoV6.5软件中的点名区分，默认为空。
　　IP地址：如果是本机填写“127.0.0.1”，其他机器按实际IP地址填写。
　　端口：端口默认是20005和QtAgent.exe对应，不可更改。
　　自动建立连接项:自动建立驱动并建立数据连接，建议勾选。
　　覆盖已有点：当导入的点与现有点有重复点名时覆盖已有点。

图3 导入界面

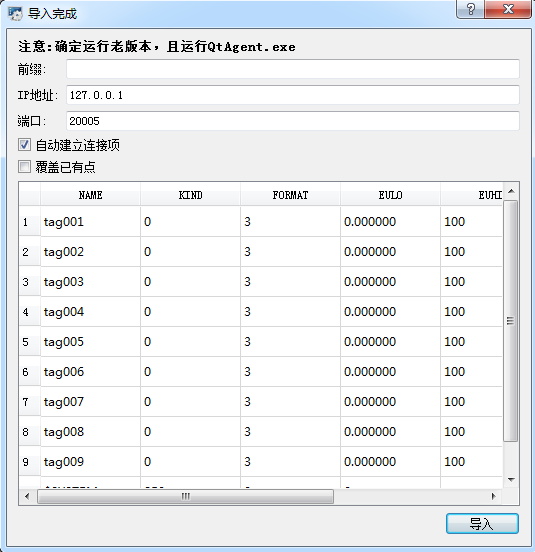

　　4.3点击开始导入点信息。

图4 开始界面

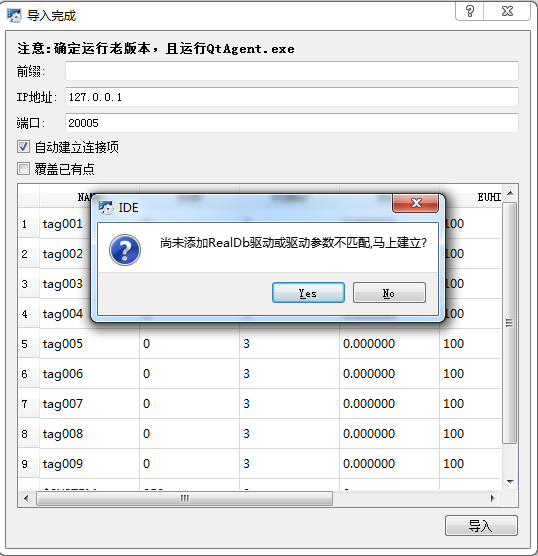

　　4.4点击导入，当没有驱动时会弹出如下界面，点击yes。

图5 无驱动界面

　　4.4建立驱动

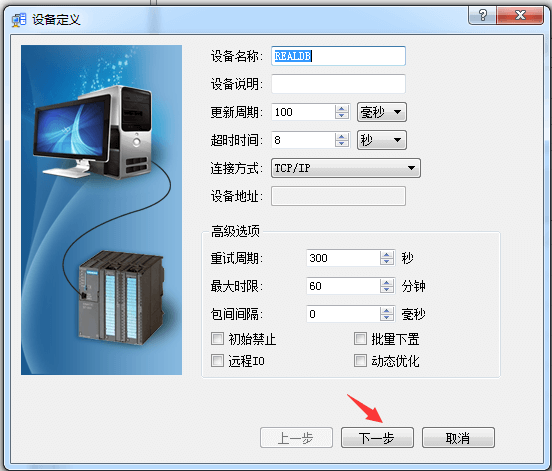

图6 建立驱动第一步

　　（注：设备定义中各选项的意义与使用手册中设备组态章节一致。）

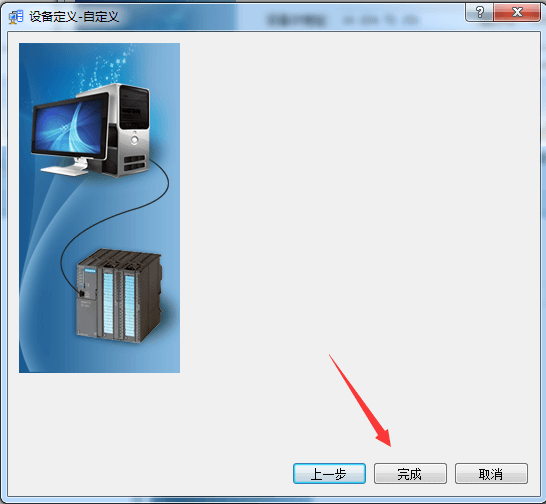

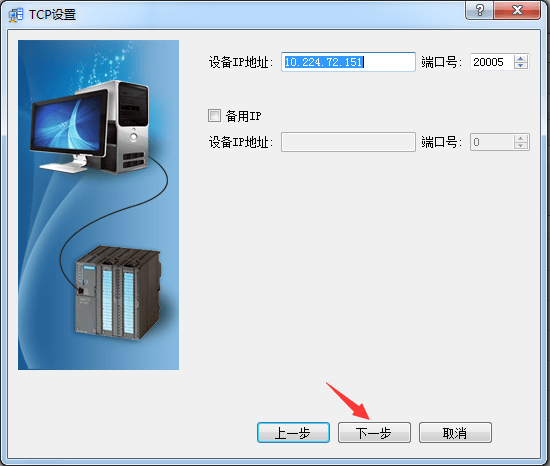

图7 建立驱动第二步

图8 建立驱动第一步

　　5.采集成功截图

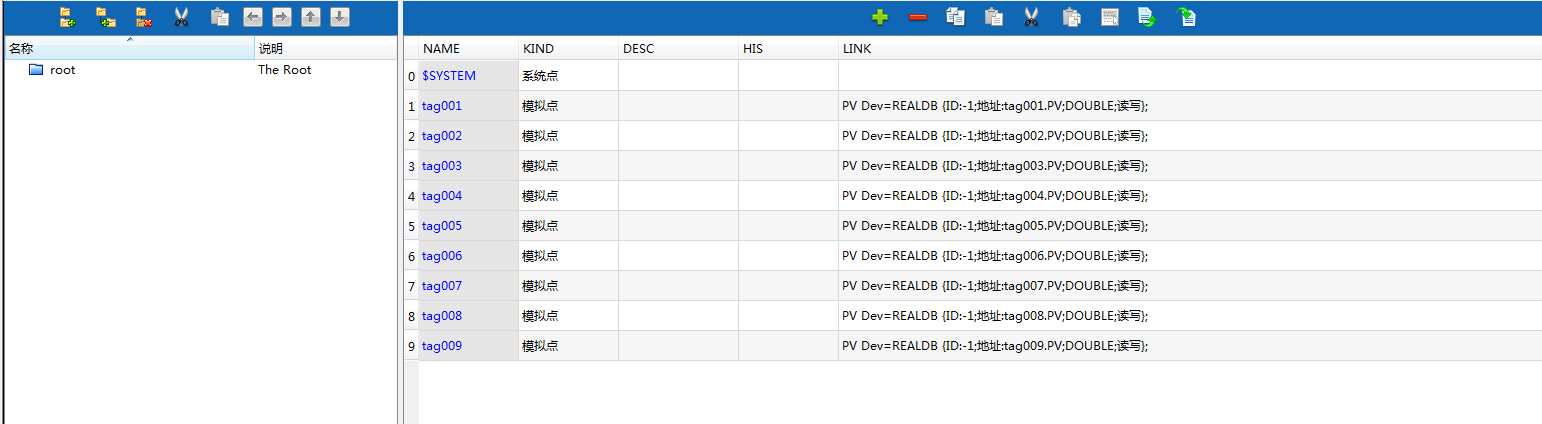

图9 点组态完成

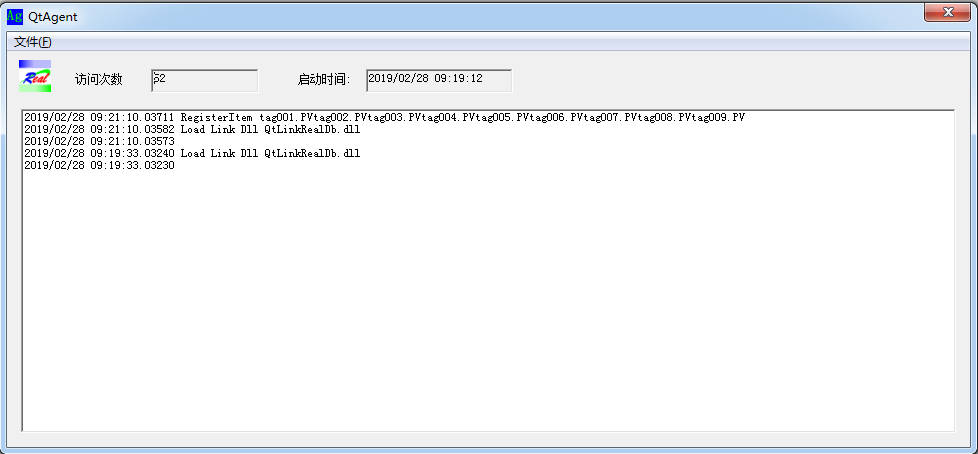

图10 QtAgent通讯界面
